哎，第一次看螺杆式空压机结构图的时候，是不是觉得像看天书，密密麻麻的线条，各种零件名称，头都大了，别急，今天咱们就掰开了揉碎了，用最接地气的方式，把这张图给你讲明白，让你以后看图不慌，修机不怵，搞钱更顺。

1，零件太多记不住，别怕，先抓核心

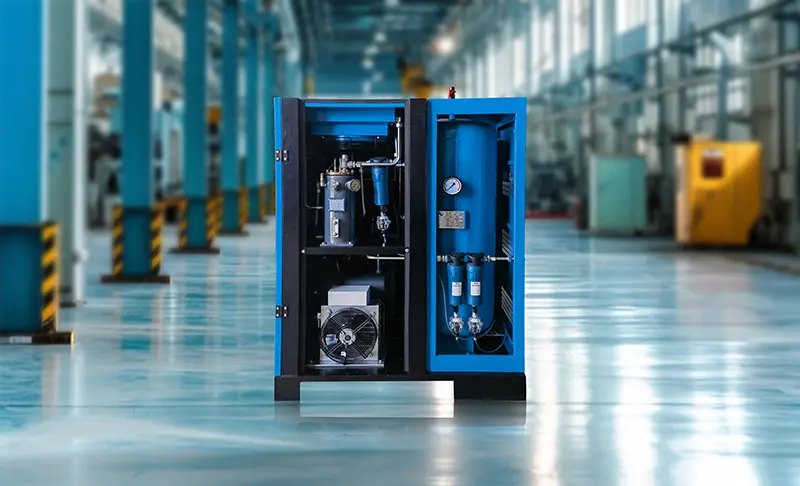

很多人看结构图，第一反应是这么多零件，我哪记得住，其实啊，咱们不用全记，先抓住最核心的三个部分，主机，电机，冷却系统，就像盖房子，先搭框架，再填细节，主机是空压机的心脏，负责压缩空气，电机是动力源，给主机提供能量，冷却系统是空调，防止机器过热，深能空压机的结构图里，这三个部分标得特别清楚，你找图的时候，先盯这三个位置，准没错。

举个例子，比如你看到主机部分有阴阳转子，别慌，这就是两个互相咬合的螺旋形零件，空气就是被它们挤进去，再压出来的，电机部分标着功率，比如7.5kW，11kW，这就是它的力气大小，冷却系统有风冷和水冷两种，风冷像风扇，水冷像水管，你修机的时候，先检查这三个部分，大部分问题都能定位。

2，图上符号看不懂，别急，查手册

结构图里有很多符号，比如箭头，数字，字母，看着像密码，其实啊，这些都是说明书，箭头表示空气流动方向，数字可能是零件编号，字母可能是型号，比如V-01可能代表第一个阀门，M-02可能代表第二个电机，你遇到看不懂的符号，别瞎猜，直接翻设备手册，或者找厂家要图例说明，深能空压机的手册里，这些符号都解释得明明白白，你照着查，很快就能懂。

再举个例子，比如你看到图上有个△符号，旁边标着压力开关，这就是控制空压机启动和停止的开关，当压力达到设定值，它就关，压力低了，它就开，你修机的时候，如果空压机总是不停机，可能就是这个△开关坏了，查手册，换零件，问题就解决。

3，修机怕踩坑，先模拟再动手

很多人修机，直接拆，拆完装不回去，或者装回去更糟，这就是踩坑，其实啊，咱们可以先模拟，比如用手机拍张结构图，或者打印出来，在图上标出要拆的零件，拆的顺序，装的步骤，就像打游戏前看攻略，心里有数，动手不慌，你还可以用模拟软件，比如有些空压机厂家提供的3D模型，你可以在电脑上拆装一遍，熟悉流程，再实际操作，这样能少走很多弯路。

比如你要换空气滤芯，先在图上找到滤芯的位置，标上1，再标出拆的螺丝，装的时候反向操作，你还可以用手机录个视频，边拆边说步骤，回头看视频复习，这样下次修机，就像老司机，稳得很。

4，日常维护别偷懒，图上标重点

结构图不只是修机的时候用，日常维护也能用，比如你可以在图上标出润滑点，就是需要加油的地方，清洁点，就是需要擦灰的地方，检查点，就是需要看有没有漏气的地方，你每天上班，先看图，再干活，比如润滑点标着每周加一次油，你就定个闹钟，每周加一次，这样机器不容易坏，寿命更长，你也能少花修机钱，多赚搞钱时间。

再比如清洁点标着每月擦一次滤网，你就每月擦一次，滤网干净，空气流通好，机器效率高，电费都能省一点，这些小细节，看着不起眼，其实能帮你省不少钱，别偷懒，图上标好了，照着做就行。

问答环节

Q，我看结构图总是记不住零件位置，怎么办，

A，别硬记，先抓核心，主机，电机，冷却系统，这三个部分标清楚，再记每个部分的关键零件，比如主机的阴阳转子，电机的功率，冷却系统的风冷/水冷，你还可以用联想法，比如把阴阳转子想象成两个互相咬合的齿轮，把功率想象成汽车的马力，这样记起来更轻松，深能空压机的结构图里，这些关键零件都标得特别明显，你多看几遍，慢慢就熟了。

Q，修机的时候总是怕拆错零件，怎么避免，

A，先模拟，再动手，你可以用手机拍结构图，或者打印出来，在图上标出要拆的零件，拆的顺序，装的步骤，你还可以用标记笔，在实物上标出1，2，3，这样拆的时候不会乱，装的时候也不会错，你还可以找老师傅，或者看维修视频，先学标准流程，再自己操作，这样能少踩很多坑，修机更稳。

Q，日常维护看结构图有用吗，

A，太有用了，结构图就像机器的说明书，上面标着润滑点，清洁点，检查点，你每天上班，先看图，再干活，比如润滑点标着每周加一次油，你就定个闹钟，每周加一次，这样机器不容易坏，寿命更长，你也能少花修机钱，多赚搞钱时间，这些小细节，看着不起眼，其实能帮你省不少钱，别偷懒，图上标好了，照着做就行。

现在，你手里有结构图，心里有方法，修机还慌吗，下次遇到空压机问题，先看图，再动手，搞钱更顺，你说是不是，
